一、仪表概述：

涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代，**用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

二、测量原理：

涡轮流量计的原理是流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量（工作状态下）[m3/h]；

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

三、适用场合：

涡轮流量传感器与显示仪表配套组成。传感器具有精度高，重复性好，寿命长操作简单等特点。可**应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

四、性能特点：

1、压力损失小，叶轮具有防腐功能；

2、采用**的超低功耗单片微机技术，整机功能强、功耗低、性能优越；

3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%；

4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强；

5、采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年；

6、采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同；

7、屏显示方便的人机界面实现， 以标准485形式进行数据传输；

8、采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作；

9、采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好；

10、容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗单；

11、有较强抗磁干扰和振动能力、性能可靠、寿命长下限流速低,测量范围宽；

12、现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，耐腐蚀，适用于酸碱溶液。

五、技术指标：

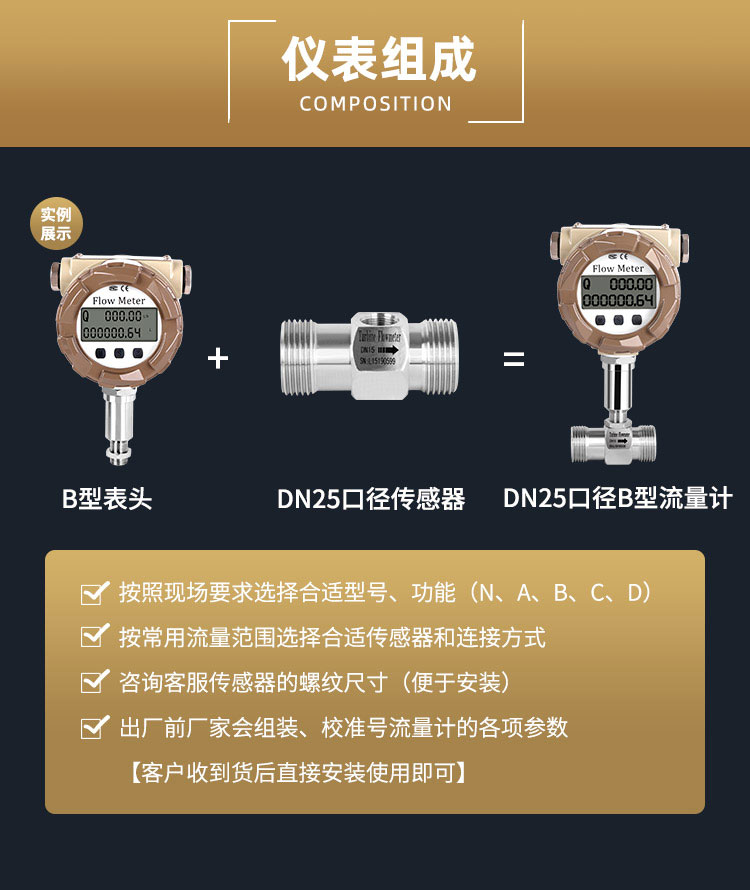

六、仪表类型：

A、现场显示型：

本智能流量计是采用**单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

B、脉冲输出型：

工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地

C、4～20mA输出型：

工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器zui大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。

D、分体远传显示型：

工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接。

七、结构及安装方式：

1、 仪表安装采用螺纹连接及夹装式；

2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向*，且上游直管段应≥6D，下游直管段应≥5D（D为被测管道实测内径）。

3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管；

5、传感器露天安装时，请做好放大器插头的防水处理；

6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关使用说明书。

八、布线与接地注意事项：

布线注意事项

1、尽可能采用一根完整的电缆线。

2、 应尽可能远离电噪声源（如大功率变压器、电动机和强电源线），避免与动力电源线平行布线。

3、 建议在粗的电线末端采用非锡焊的夹紧式接线片。

4、为防水和机械损伤，将电缆线装入金属导管内，但同一根导管内不得有大功率传输电缆，（一根传输电缆输送的zui大功率大于流量计信号电缆输送的zui小功率的10倍时，两者不能安装在同一根导管内）。

5、对存在较强外磁场的区域，应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界磁源进行屏蔽。

6、防爆型涡轮流量传感器电缆线的连接，必须严格遵守防爆放大器的有关标准。

接地问题

1、 屏蔽线只能一端接地，在显示仪表端接地。

2、接地应良好可靠，防爆型接地电阻需小于10Ω。

使用时必须注意一下几点：

1、要求被测介质洁净，黏度低，腐蚀性小，不含杂质，以减少对轴承的磨损。如果被测液体气话或者含有气体时，要在流量计前装消气器。为避免流体中杂质进入变送器损坏重酬，以及为了防止涡轮被卡住，必要时加装过滤器。

2、流量计的安装应避免振动，避免磁场及热辐射。

3、介质的密度和黏度的变化对流量示值有影响，必要时应做修正。

九、安装场所:

1、安装场所应符合环境温度在-25～55℃范围内，湿度＜80％RH

2、通风良好、避免日晒、雨淋

3、避免在配管有振动或应力的场所

4、避免易受到强烈热辐射、放射性影响的场所

5、必须避免外界强电磁场对检测信号的干扰。如不能避免时，应在流量计（传感器）的放大器上加设屏蔽罩等措施来消除干扰。

6、在有防爆要求的场所，应采用隔爆放大器

7、安装位置应考虑便于安装、操作、维修

十、安装姿势和位置：

为了保证具有高的测量精度，流量计（传感器）应水平地安装在水平管道上，并使流量传感器上指示流向的箭头方向与液体的流向*。如必须垂直安装，应使液体的流向自下而上，以确保流量传感器的主体内充满液体。

十一、配管要求：

1、为消除管道内横截面流速分布不均匀对测量精度的影响，流量传感器上下游应具有一定的直管段，或安装整流器来代替部分直管段。一般，上游直管段不小于15D，下游直管段不小于5D（D为流量传感器公称通径）。

2、为了消除回流，流速分布不均匀和旋流的影响，可在上游装上整流器，此时流量传感器上游部分的直管长度L=10D即可，若为15～20D，则测量精度可达到标定精度。

3、当被测液体中含有固体杂质时，应在流量传感器的上游安装过滤器，过滤器的目数为20～60目（3～9目/cm2），一般流量传感器口径小的目数多些。过滤器的安装位置应考虑便于过滤网的拆装。

4、液体中混有气体或测量易气化的液体时，应安装空气分离器（消气器）。

5、若被测液易气化，为了防止产生气穴，流量传感器的出口端的压力应高于下式计算值Pmin：

Pmin = 2△P  1.25Pv式中：Pmin—zui低压力；△P—zui大流量下流量计的压力损失；

Pv—zui高使用温度下被测液体的饱和蒸汽压

6、通过流量传感器的流量过大时，会使轴承寿命过短，通常通过阀门将流量调到合适大小，其阀门应安装在流量计的下游。

7、为了在检修中不中断流体输送，通常在流量传感器的上下游安装截止阀，同时设置旁通管道，并应确保测量时旁通管道在旁通阀门关闭时不泄漏。

8、若有可能产生逆向流，应加止回阀，以防止流体反向流动。

9、流量传感器应与管道同心，密封圈不得凸入管道。

10、为了避免流量计内聚集气体，流量计不应安装在水平管线的zui高点。

11、若流量计安装在管线的低点，应在管线上安装排放阀，定期排放沉淀物。

12、流量传感器的前后管道应支撑牢靠，使之无明显振动。

13、对新铺设的管道进行清扫时，应在安装流量传感器的部位先接入一段短管，待清扫完毕后再装上流量传感器。

14、需要测量流体的温度时，应在流量传感器下游5倍管道公称通径的长度处测量。

15、需要测量流体的压力时，应在流量传感器上游10倍管道公称通径的长度处测量。

十二、安装方面的原因可能导致的问题：

1、上、下游直管段长度不够；

2、仪表测量管内径与配管内径偏差大；

3、安装不同心、密封垫凸人管内；

4、仪表流向装反；

5、检测元件被杂质覆盖；

6、检测灵敏度降低，小流量漏计；

7、管道泄漏（例如安装在地下的管道，小的泄漏不被发现），阀门泄漏，旁通阀泄漏造成累积流量（总量）偏小；

8、存在两相流、脉动流影响准确计量。
