彩屏无纸记录仪

彩屏无纸记录仪

一、彩屏无纸记录仪概述彩屏无纸记录仪以其友好大方的显示画面、简单灵活的操作方式、丰富多彩的可选功能配置,在各行业中获得了极其**的应用。彩屏无纸记录仪集显示、处理、记录等多种功能于一身,可以采集、分析···
订购热线:199-6183-9222
立即咨询

一、彩屏无纸记录仪概述
彩屏无纸记录仪以其友好大方的显示画面、简单灵活的操作方式、丰富多彩的可选功能配置,在各行业中获得了极其**的应用。
彩屏无纸记录仪集显示、处理、记录等多种功能于一身,可以采集、分析各种工业过程中的重要数据,可应用在冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场。
彩屏无纸记录仪具有日常维护工作量小、运行费用低、可靠性好、应用灵活、操作方便、性价比高等与现代自动控制相适应的特点。
二、彩屏无纸记录仪功能特点
彩屏无纸记录仪是以32位CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表,仪表显示信息量大、操作简单、界面友好,下面是主要功能特点:
1、采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现12路信号采集、记录、显示及12路报警;
2、采用256M大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
3、全隔离**输入,可同时输入多种信号,无需更换模块,通过软件组态即可;
4、显示工程量数据的数值范围更宽,可显示4 位数值:-999~9999;
5、剪贴板的复制和粘贴功能方便用户的参数设置;
6、多种选配功能、附加功能可选:选配功能:数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出等;附加功能:流量累积。注:选配功能需客户订货时说明,附加功能需定制。
三、彩屏无纸记录仪技术指标
1、屏幕:160*128图形点阵彩屏液晶显示器(LCD);
2、精度:实时显示:±0.2% F.S.;曲线显示:±0.5% F.S.;追忆精度:±0.2% F.S.;
3、输入规格:全隔离**输入,1~12通道信号输入,通道间全隔离,隔离电压大于1000V;
4、隔离阻抗:20MΩ @ 1000V;
5、记录容量:64/128/192/248MB(FLASH容量可选择);
6、电压输入:0~5V、1~5V、0~20mV、0~100mV ;
7、电流输入:0~10mA、4~20mA,(0~20mA需在订货时注明);
8、电阻输入:Res;
9、频率输入:频率信号(PI)(频率范围:0-10000HZ;输入信号: 0-10mA、0-12V、 0-24V、4-20mA;其中4-20mA需定制);
10、热电阻: PT100、Cu50、G53、Cu100、BA1、BA2(要求三线电阻平衡,引线电阻<10&Omega;);
11、热电偶: S、B、K、T、R、E、N、J;
12、辐射高温计:F1、F2;
13、钨铼:WRe3-25、WRe5-26;
14、配电输出:变送器配电+24VDC,*多12路配电,配电&le;30mA/路;
15、继电器报警输出:12路继电器触点输出,触点容量3A@220VAC/1A@30VDC,可组态上上限、上限、下限、下下限报警(附加功能);
16、变送输出:*多支持6路直流电流(4-20mA、0-10mA、0-20mA等)变送输出,负载能力750&Omega;(*大)。直流电压输出需在订货时注明;
17、通讯、打印:通讯接口----RS232C或RS485或CAN,波特率----(1200、2400、9600、19200、38400、57600),打印接口----RS232C直接连接微型打印机;
18、记录间隔:1秒至240秒,共分11档:1/2/4/8/12/24/36/60/120/180/240秒可选;
19、记录时间:记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关,计算公式如下:

20、数据备份和转存:1G、2G、4G、8G、16G及其它可以兼容的U盘;
21、热电偶冷端补偿误差:&plusmn;1℃ ;
22、断电保护: 内置FLASH存储器保护参数和历史数据,断电后可**保存;
23、集成硬件时钟:掉电后也能准确运行;
24、时钟误差:&plusmn;1 分/月;
25、供电电源:标配220VAC(85VAC-264VAC,47~63HZ)交流电源供电,支持24VDC(22VDC-32VDC)直流电源供电,直流供电需在订货时注明;
26、环境温度:0~50℃、避免日光直晒;
27、环境湿度: 0~85%R.H;
28、净重:&le;3.0Kg
四、彩屏无纸记录仪安装与接线

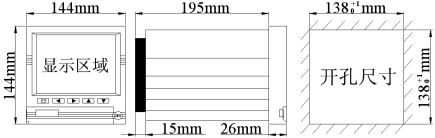

1、仪表尺寸

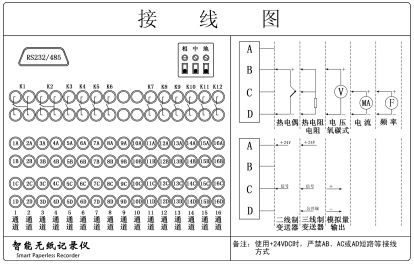

2、端子接线

3、交流电源220VAC输入接线

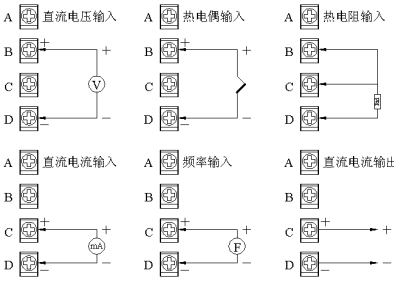

4、输入/输出信号接线
彩屏无纸记录仪*多提供12路输入通道,支持电流、电压、热电阻、热电偶等模拟量信号及PI脉冲量信号输入,支持6路直流电流信号输出。

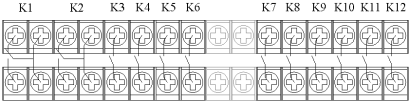

5、继电器触点输出接线
彩屏无纸记录仪支持12路继电器触点报警输出(需开通报警功能)

6、馈电24VDC传感器供电
彩屏无纸记录仪可提供24VDC为变送器传感器供电。请勿将变送器电源输出端子短路或从外部施加电压,以免损坏本仪表。

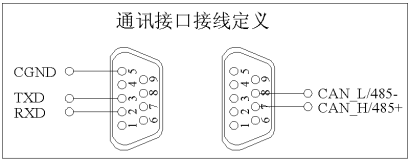

7、通讯接线

五、彩屏无纸记录仪键盘功能及运行

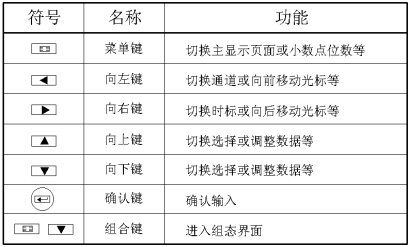

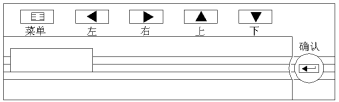

键盘功能
