产品简介

NU.ER.T.系列微小量流量计是一种采用涡轮原理设计专门测量微小流量的专用流量计，它具有较高的精度，特别是在高温和高压的条件下也是如此。电子脉冲发生器也集成在流量计内，在长期连续工作的条件下也能保持±%的精度和±0.25%的重复性。由于灵巧的结构设计，在工作时不会形成沉淀，所以仪表的工作完全是“清洁”的。因此，及时是极为苛刻的要求，例如半导体集成电路和芯片的生产流程中使用的刻蚀剂，具有极强的耐腐蚀性，并如有一个极微小的颗粒落下，也会使芯片成为废品，这些NU.ERT.产品都能满足。微小量流量计用途十分**：可用于测量、调节、分配液体，包括工业、化学、石油和商用咖啡机等。

产品特点

●用途**；
●可测微小流量；

●高精确度，一般可达±1.5%R、±1.0%R ；

●重复性好，短期重复性可达0.05% - 0.2% ；

●结构设计灵巧，易安装维护。

技术参数

产品选型

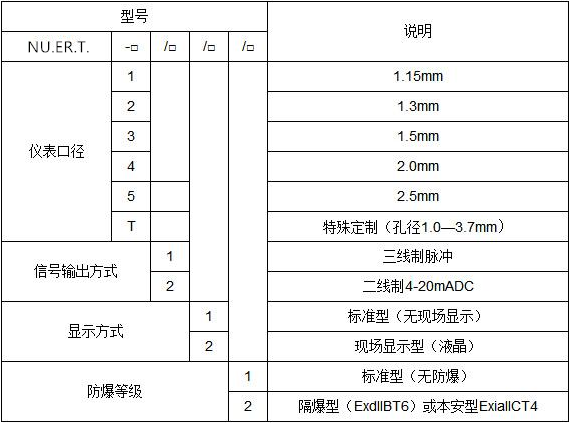

1、选型表


2、接线方式

首先将赫斯曼接头上部的螺丝松开拔下接头部分，接线端子如图所示

流量计出厂前均已接线完毕并配带不同颜色引线，客户可重新接线使用。引线接线颜色如下：

3、调试与使用

流量传感器出厂前已进行标定与调整，无需调试。传感器与二次显示仪表连接：首先核对传感器的输出特性（输出脉冲的频率范围、幅值、脉宽等）于显示仪表输入的特性是否相配。按照传感器的仪表系数设定显示仪的参数设置。核对传感器电源和线制，以及阻抗匹配。还要考虑传感器的前置放大器防电磁干扰，如在室外还应采取防雨淋等措施。

传输电缆通常用带屏蔽和防护套的三芯通信电缆，有效截面积1.25~12mm 2 多股铜线。屏蔽线只能一端接地，*好在显示仪端接地。尽可能用一根完整的电缆（即中间不接续）。电缆*好装入金属管里，以避免机械损伤。该金属管如同时装入另一电缆，则该电缆输送*大功率不能大于本仪表流量信号电缆输送*小功率的10倍。

4、连接管道的安装要求

水平安装的传感器要求管道不应有目测可觉察的倾斜（一般在 5°）以内。
