水平安装金属管浮子流量计

水平安装金属管浮子流量计

一、水平安装金属管浮子流量计概述水平安装金属管浮子流量计采用可变面积式测量原理,应用现代高技术手段及元器件,生产的金属管浮子流量计。流量计主要由三大基本部分组成:1、测量管体;2、锥形浮子;3、指示器···
订购热线:199-6183-9222
立即咨询
一、水平安装金属管浮子流量计概述
水平安装金属管浮子流量计采用可变面积式测量原理,应用现代高技术手段及元器件,生产的金属管浮子流量计。流量计主要由三大基本部分组成:1、测量管体;2、锥形浮子;3、指示器。浮子的位移量与流量的大小成比例,通过磁耦合系统,以不接触方式,将浮子位移量传给指示器指示出流量的大小。也可配装不同的转换器,将流量值转换成标准如 4-20mA 电远传信号,实现远距离显示、记录、积算和控制等功能。
水平安装金属管浮子流量计,适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体的测量要求,配置了多种结构型式的测量管,如保温夹套型、带阻尼器型等。除了标准的可选外,还可以为用户进行特殊设计,如高压型、高温型等,最大限度的满足用户的要求。
水平安装金属管浮子流量计,在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。如现场指针指示,LCD 显示瞬时和累积流量等,在指示器供电选择方面有电池供电、24VDC 供电、220VAC 供电, 方便用户现场情况进行选择。LZ 型系列金属管浮子流量计,以其结构简单,使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用,诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业领域。
二、水平安装金属管浮子流量计概结构及原理
1、结构组成
(1)传感器:测量管及浮子;
(2)信号变送器:指示器
水平安装金属管浮子流量计(图2)
2、接液材质
水平安装金属管浮子流量计接液材质有四种:不锈钢、哈氏合金、钛材、不锈钢内衬 FEP;用户可根据不同的工艺压力及介质的腐蚀性要求,选择不同的触液材质,来满足工艺的耐压及介质防腐的需要。根
据不同的测量要求,用户在选型时,可以选择不同的指示器组合,来实现不同的测量要求。
3、工作原理
流量测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对静止在某个位置,这个位置随浮子与锥管的环隙面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。
三、水平安装金属管浮子流量计技术参数
1、测量范围:水(2.5~60000)L/h;空气(0.07~2000)m3/h (在0.101025 MPa、20℃)。
2、准确度等级:1.5、2.5级。
3、量程比:10:1。
4、工作压力:DN15~50,4 MPa; DN80~100,1.6MPa。
5、介质温度:-80℃~200℃(内衬F46流量计0℃~80℃)。
6、液体介质粘度:DN15<5mPa·s;DN25~100<5mPa·s。
7、连接方式:法兰连接、螺纹连接等;法兰采用GB/T9119.8~10标准。
8、测量管材质:普通型1Cr18Ni9Ti,耐腐型Cr18Ni12Mo2Ti,316L、316衬F46等。
9、输出信号:二线制(4~20)mA、三线制(0~10)mA。
10、线性度:1%。
11、电源:DC24V。
12、功率消耗:25mW。
13、环境温度:-25~55℃。
14、温度影响:0.5%/10℃。

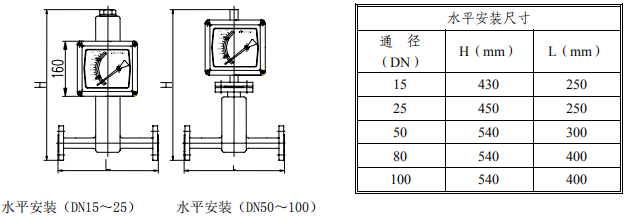

四、水平安装金属管浮子流量计外形尺寸
水平安装金属管浮子流量计(图3)

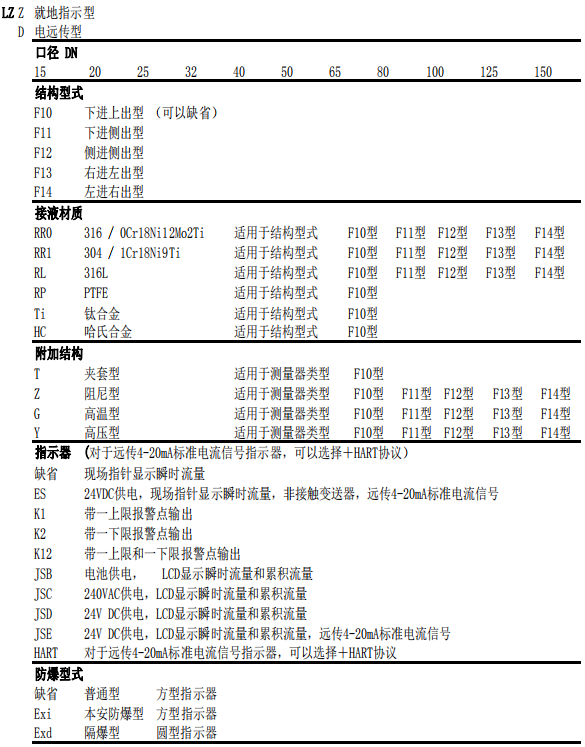

五、选型型谱
水平安装金属管浮子流量计(图4)
