温度、压力变送器的特点和安装方式及接线示意
来源：江苏腾泰仪表科技有限公司
浏览：-1272
发布日期：2021-05-22
温度变送器主要技术指标
输入：PT100、cu50、cu100
输入：PT100、cu50、cu100
热电偶K、e、s、B、t、J、N
2，输出：输出范围内4~20mA直流信号，可与热电阻温度计的输出电阻信号线性，也可与热电阻温度计的输入温度信号线性；可与热电偶输入毫伏信号和热电偶温度计输入温度信号
3线性，基本误差：± 0.2%、 ± 5%
4，传输方式：二线制
5，变送器工作电源电压*小12V，*大35V，额定工作电压24V
6。负载：极限负载电阻按以下公式
Rl（max）=50计算×（ Vmm-12）
（也就是说，负载电阻在24 v时可以在0~600的范围内Ω 额定载荷为250Ω。 150注：量程可调的变送器，量程改变时需反复调试；热电偶变送器必须在调试前预热30分钟1℃ 1508，正常工作环境
（1）环境温度-25℃ ~ + 80℃ 150（2）相对湿度5%~95%
（3）机械振动f≤ 55Hz，振幅<0.15mm
温度变送器型号及型号
温度变送器特性
1，采用环氧树脂密封结构，抗震耐温，适合在恶劣的现场环境中安装使用
2，现场安装在热电阻和热电偶的接线盒内，直接输出4~20mA，既节省了昂贵的补偿线成本，又提高了信号远距离传输过程中的抗干扰能力
3，精度高，功耗低，温度范围宽，工作稳定可靠
4，量程可调，线性校正功能，热电偶温度变送器带冷端自动补偿功能
5，应用范围广，不仅能与热电偶、热电阻形成一体的现场安装结构，也可作为功能模块安装到检测设备中
一、压力变送器安装
1、一般要求∶?为获得*佳的性能，应尽量将变送器安装在温度变化小，冲击和震动小的场所。
2、外形尺寸及连接方式

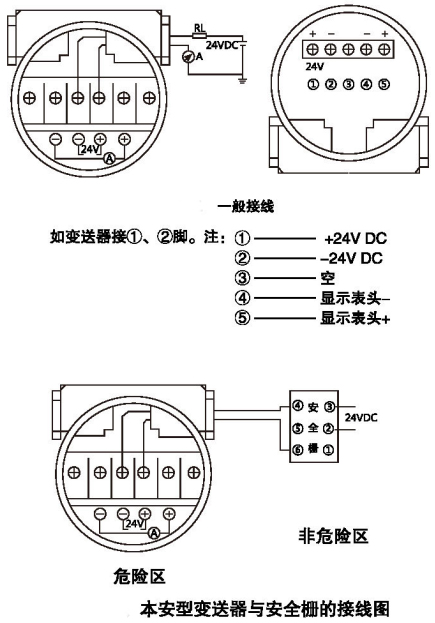

二、压力变送器接线方式
三、压力变送器安装使用注意事项
? 1501.选用本安型防爆变送器时，应同时选用相应的安全栅
? 1501.选用本安型防爆变送器时，应同时选用相应的安全栅
2.变送器的安装位置应尽量远离大功率电气设备，为避免电磁感应的干扰，影响本安变送器手柄的性能，变送器的安装应小心，以免影响本安电路
4的性能，变送器的本安导线不应与高压导线一起敷设电缆。导线长度应尽可能缩短。导线的分布电感和电容与变送器的有效电感和电容之和不得超过安全栅
5规定的额定值。变送器配有接地螺钉。接地线必须牢固，接地电阻不大于2q。6.检修时切断本安回路电源，在非危险区域检修。
