TT-UQK浮球液位控制器的调试和安装
来源：江苏腾泰仪表科技有限公司
浏览：-
发布日期：2021-08-27
TT-UQK浮球液位控制器的调试和安装
一、TT-UQK浮球液位控制器工作原理
TT-UQK浮球液位控制器属于两位式仪表，适用于石油、化工、冶金、电力、造纸和食品等工业部门在消费过程对各种不锈钢材料不起腐蚀作用的且不含有导磁杂质的敞口或带压容器内介质的液位控制。浮球开关分防爆和非防爆两大类。具有运用安全，性能可靠，维修便当等特性。当液位抵达高、低***限位置时，控制器内电触点可作为信号报警装置或电动泵等线路中的开关。浮球液位控制器中的磁性浮球随被测液位沿丈量导管作上下移动，其磁体使导管内相应位置的舌簧管瞬时切换，输出相应的位置触点信号，与相应的控制电路配合，即可完成注液或抽液泵的自动控制，使液位控制在规则的范围。
浮球液位控制器位置触点信号与报警电路配合，可做为风险液位（超上限、超下限）报警及控制用。
二、TT-UQK浮球液位控制器结构
TT-UQK浮球液位控制器由互为隔离的浮球组与触点组两部分组成。浮球组接触液体，触点组不接触液体。两部分由法兰将浮球组与触点组隔分开来。浮球液位控制器由接线盒、丈量导管、磁性浮球、信号单元和安装件、上下限位圈等组成。控制器在安装时应避免弯曲和颠震，以防损坏内部信号当被测介质液位升高或降低时，受浮力作用，浮球随之升降，使其端部的磁钢作反方向的上、下摆动.经过磁耦协作用，推进装在法兰内的相同磁***的磁钢点组间接通或断开，使外接的控制电器接通或断开，从而控制信号报警装置报警或启停电动泵。
浮球在随液位升降过程中，只需当浮球处于上、下两个***限位置时，动触点才会在静触点间接通或断开，从而使外接的控制电器接通或断开，进而控制信号报警装置报警或启停电动泵。而在浮球随液位升降过程中，并无连续信号输出，只坚持原有的接通或断开。
三、TT-UQK浮球液位控制器控制方案
浮球液位控制器可以与腾泰仪表科技有限公司的液位控制箱配合运用，对1～3台20kw以上的注液泵中止自动控制，也可自己另配控制电路。
四、TT-UQK浮球液位控制器特性
1、触点烧蚀小，工作寿命长。
2、能抑制虚假液位对控测的影响。
3、能开断高压大电流负荷而无火花。
4、内触点面积大，惰性气体维护。
5、六种控制方案，适用于不同的控制系统。
五、TT-UQK浮球液位控制器安装与调试
TT-UQK浮球液位控制器外法兰可恣意旋转，安装时应留意螺栓孔方位,应保证使接线口朝向下方（顶装方式除外）。
一、TT-UQK浮球液位控制器工作原理
TT-UQK浮球液位控制器属于两位式仪表，适用于石油、化工、冶金、电力、造纸和食品等工业部门在消费过程对各种不锈钢材料不起腐蚀作用的且不含有导磁杂质的敞口或带压容器内介质的液位控制。浮球开关分防爆和非防爆两大类。具有运用安全，性能可靠，维修便当等特性。当液位抵达高、低***限位置时，控制器内电触点可作为信号报警装置或电动泵等线路中的开关。浮球液位控制器中的磁性浮球随被测液位沿丈量导管作上下移动，其磁体使导管内相应位置的舌簧管瞬时切换，输出相应的位置触点信号，与相应的控制电路配合，即可完成注液或抽液泵的自动控制，使液位控制在规则的范围。
浮球液位控制器位置触点信号与报警电路配合，可做为风险液位（超上限、超下限）报警及控制用。
二、TT-UQK浮球液位控制器结构
TT-UQK浮球液位控制器由互为隔离的浮球组与触点组两部分组成。浮球组接触液体，触点组不接触液体。两部分由法兰将浮球组与触点组隔分开来。浮球液位控制器由接线盒、丈量导管、磁性浮球、信号单元和安装件、上下限位圈等组成。控制器在安装时应避免弯曲和颠震，以防损坏内部信号当被测介质液位升高或降低时，受浮力作用，浮球随之升降，使其端部的磁钢作反方向的上、下摆动.经过磁耦协作用，推进装在法兰内的相同磁***的磁钢点组间接通或断开，使外接的控制电器接通或断开，从而控制信号报警装置报警或启停电动泵。
浮球在随液位升降过程中，只需当浮球处于上、下两个***限位置时，动触点才会在静触点间接通或断开，从而使外接的控制电器接通或断开，进而控制信号报警装置报警或启停电动泵。而在浮球随液位升降过程中，并无连续信号输出，只坚持原有的接通或断开。
三、TT-UQK浮球液位控制器控制方案
浮球液位控制器可以与腾泰仪表科技有限公司的液位控制箱配合运用，对1～3台20kw以上的注液泵中止自动控制，也可自己另配控制电路。
四、TT-UQK浮球液位控制器特性
1、触点烧蚀小，工作寿命长。
2、能抑制虚假液位对控测的影响。
3、能开断高压大电流负荷而无火花。
4、内触点面积大，惰性气体维护。
5、六种控制方案，适用于不同的控制系统。

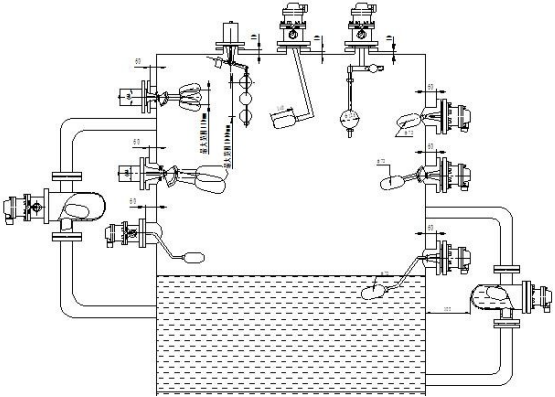

五、TT-UQK浮球液位控制器安装与调试
TT-UQK浮球液位控制器外法兰可恣意旋转，安装时应留意螺栓孔方位,应保证使接线口朝向下方（顶装方式除外）。
