超声波液位计的装置与设置

返回列表 来源:江苏腾泰仪表科技有限公司 浏览:- 发布日期:2022-03-31

一、超声波液位计装置方式

1、支架装置:在被测液体上方程度固定L型支架,用螺丝将液位仪固定在支架上。

2、法兰装置:装置时,先将法兰固定在铁板或盲板上,然后将仪表固定在法兰上。

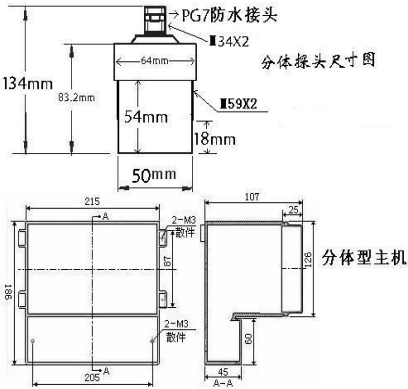

二、超声波液位计装置尺寸

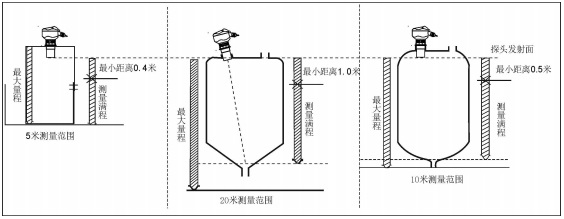

三、超声波液位计装置准绳

1、换能器发射面到***低液位的间隔,应小于选购仪表的量程。

2、换能器发射面到***高液位的间隔,应大于选购仪表的盲区。

3、换能器的发射面应该与液体外表坚持平行。

4、换能器的装置位置应尽量避开正下方进、出料口等液面有猛烈动摇的位置。

5、若池壁或罐壁不润滑,仪表需分开池壁或罐壁0.5m以上。

6、若换能器发射面到***高液位的间隔小于选购仪表的盲区,需加装延伸管,延伸管需和液面垂直,内壁要坚持润滑。

四、超声波液位分体式超声波液位计具有平安、清洁、精度高、寿命长、稳定牢靠、装置维护便当、读数简捷等特性,普遍应用于石油、化工、水处置、水利、钢铁、煤矿、电力以及食品加工等行业,适用酸、碱、盐、防腐、高温、防爆等各种范畴。计装置留意事项

1、仪表外壳***与大地牢靠相连。

2、电线、电缆维护管,要留意避免积水过多。

3、仪表固然本身带有防雷器件,但仪表在多雷地域运用时,***在仪表的进出线端另外装置专用的防雷安装。

4、仪表在特别酷热、冰冷的中央运用,即四周环境温度有可能超出仪表的工作请求时,***在液位仪四周加设防高、低温安装。

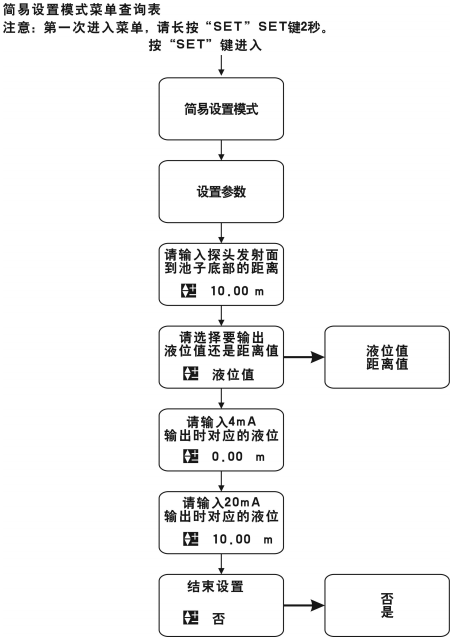

五、超声波物位计简易设置

1、超声波物位计通电显现后,长按设置键(SET)两秒进入一级菜单。 菜单形式有:专家设置形式和简易设置形式。


2、选择丈量形式: 丈量形式分间隔丈量和物位丈量。出厂默许为物位丈量。

3、将探头的高度值输入到“参考零点”。(探头高度为探头发射面到罐底 或池底的间隔)

(1)间隔丈量形式下,参考零点设置没有意义,量程高点、量程低点的位置

(2)物位丈量形式下,参考零点、量程高点、量程低点的位置

量程低点: 参考平面到该位置的间隔值。当量程低点高于参考平面时数值 为正,低于参考平面时数值为负。液位在该位置时输出 4mA 电流。 量程高点: 参考平面到该位置的间隔值。当量程高点高于参考平面时数值为正,低于参考平面时数值为负。液位在该位置时输出20mA电流。

4、带继电器工作的:进入报警设置选项,设置三个参数: ①报警形式:选择高位报警、低位报警或者关闭。 ②报警值:高位报警:液位高于报警值时报警 低位报警:液位低于报警值时报警 ③回差值: 回差值是为了避免丈量误差惹起在报警点左近报警开关反 复跳动。高位报警状态:液位低于(报警值-回差值)时

解除报警 低位报警状态:液位高于(报警值+回差值)时解除报警

5、探头选择、参数校正、算法选择项请在***技术人员指导下停止设置。

6、设备装置终了,必需真正单独接地,不要与电气箱或者仪表箱的公用地接地。

7、倡议:超声波物位计在与变频器、PLC等有干扰的设备衔接时,电源局部要加隔离变压器,信号局部要加信号隔离器,并做牢靠接地处置。 信号线不可与动力线、电源线在同一个线槽内,要单独穿金属管装置, 或者是远离动力线和电源线装置,在没有穿管装置的前提下,间隔动力线、电源线至少1米以上。
