超声波液位计、超声波流量计的安装位置方法、结构原理以及注意事项　

超声波液位计的安装位置方法、结构原理以及注意事项

TT-UTG超声波液位计是一种经济型液位测量仪表，其采用无接触式测量法测量，具有安全、高效、清洁、**、寿命长、稳定可靠、安装维护方便等特点，在污水处理、化工、火电厂、海洋运输等工业环境中大型储罐、槽罐、油罐，或者小型容器或料罐等各种槽池的连续性液位测量方面有着**应用。

　　一、超声波液位计的结构

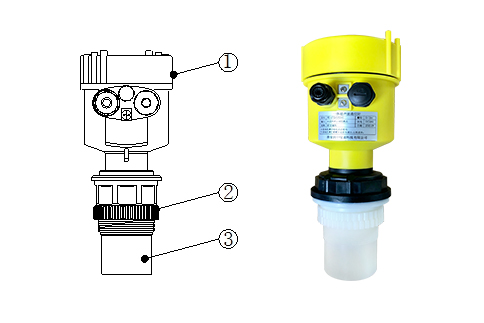

　　如图1所示，TT-UTG超声波液位计的结构主要由①铝合金壳体，②锁紧螺母，③换能器等部件组成。

　　二、超声波液位计安装方法及注意事项

　　1、安装前请再次确认仪表型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能等，确保仪表在安装后能够正常使用。

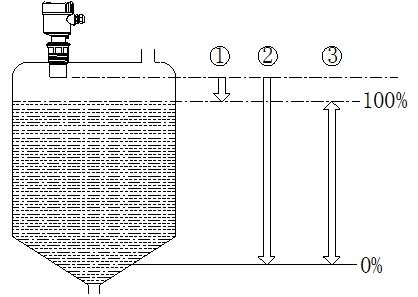

　　2、超声波液位计的测量范围（工作范围）和***大的测量间距有所不同，具体如图2所示（①为满，②为空（***大测量间距），③测量范围）。

图2超声波液位计测量示意图

　　3、超声波液位计在不同形状储罐（沟槽、拱形罐、锥形罐）下的安装位置

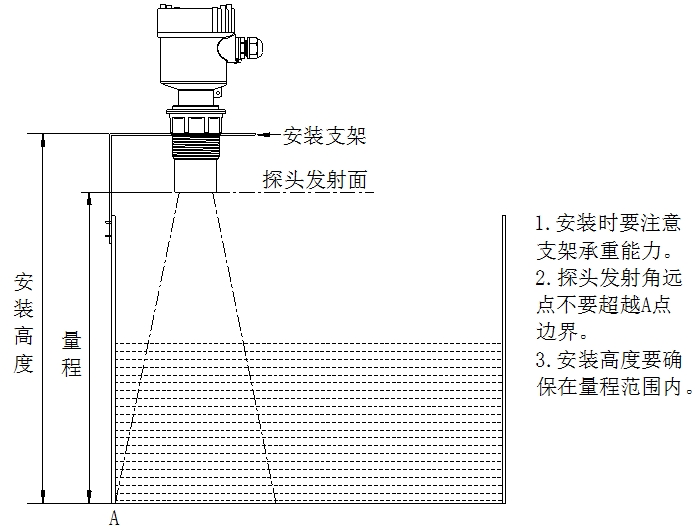

　　①沟槽安装示意图

　　②拱形罐安装示意图

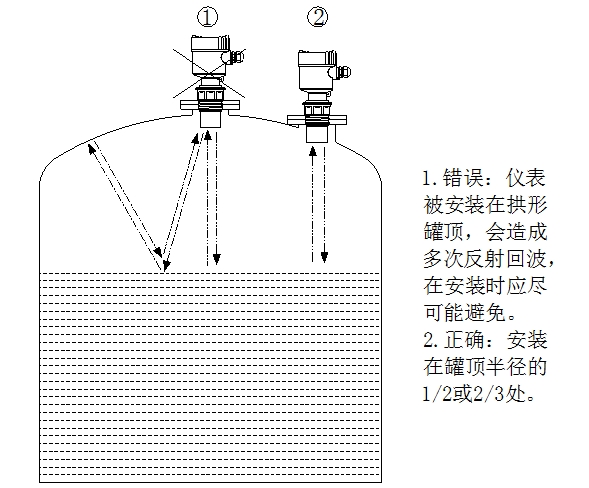

　　拱形储罐下超声波液位计的安装：

　　③锥形罐安装示意图

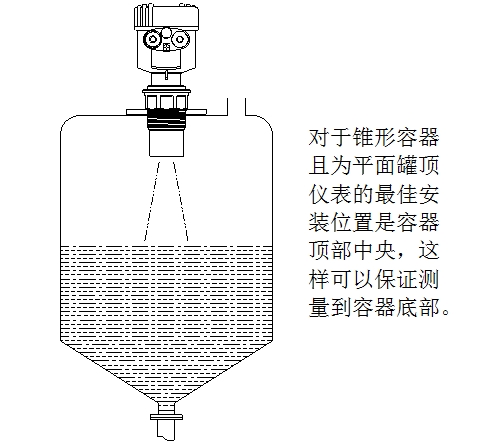

　　锥形储罐下超声波液位计的安装：
　超声波液位计使用说明（附图）

三、压力/真空

　　由于过压或负压会对声波速度产生影响，进而影响测量精度。所以一般来说，超声波液位计主要适用于常压环境，严重过压或负压均会导致超声波液位计无法正常工作。

四、防潮

　　当仪表安装在户外或有潮气的环境中，如遇到下雨或存在冷凝现象时，雨水和冷凝水便会随之往下流，为防止水或潮气进入仪表，在将超声波液位计接入电缆之前，应将电缆线弯曲并朝下引，如图6所示。

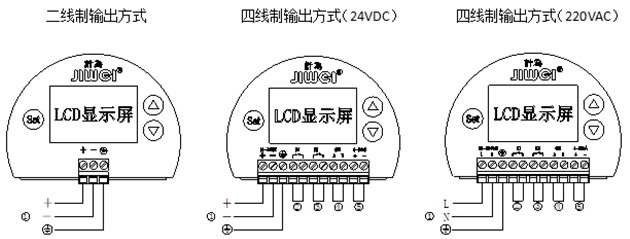

图7超声波液位计接线示意图

　　另外，超声波液位计的电缆一般采用横截面为圆形，直径为5-9mm的通用电缆，否则无法确保电缆入口的密封效果。

　　如需使用其它规格的电缆，应使用匹配的电缆入口螺栓，并注意更换后电缆入口的密封性能。

气体超声波流量计安装位置和注意事项

超声波流量计的安装位置方法、结构原理以及注意事项

一、气体超声波流量计安装位置

二、气体超声波流量计安装注意事项

1、在安装超声气体流量计时，应避免选择如下地点：

（1）温度：环境温度超出-25℃~ +55℃（超出该范围需在订货时特殊声明），相对湿度超过90%的地方。

（2）振动：有强振动源和可能引起信号处理单元及超声换能器等部件发生共振的地方。

（3）电气噪声：附近有较强电磁或电子干扰的地方。

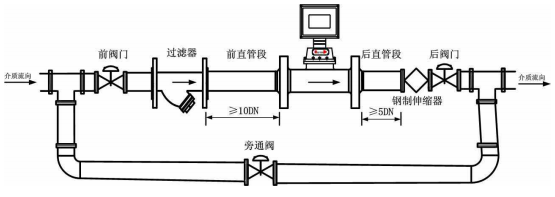

2、单向流情况下，超声流量计前直管段的长度至少要求10 倍的公称通径(DN)，后直管段长度至少要求5 倍的公称通径(DN)。双向流情况下，超声流量计的前后直管段的长度至少要求10 倍的公称通径(DN)。

3、配套直管段的内径要求与流量计表体的内径偏差控制在1%以内，两边的连接法兰应与直管段的中心轴垂直，安装时注意保持与流量计表体的同轴性。注意：应采用有定位环的法兰密封垫，以避免其突入管道可能会造成对速度分布剖面干扰。

4、流量计表体应尽量保持水平安装，不推荐垂直安装，以防止换能器安装孔的空腔积水，影响超声波的传输（若气质干燥则无影响），降低测量准确度。

5、在气体介质较脏的场合，可在流量计的上游以不影响被测气体流场的位置安装效果良好的气体过滤器。

6、严禁带流量计焊接管道法兰，建议做短节辅助焊接管道法兰，以保证表个体整体受力情况。安装流量计前要将管道内部清理干净。

7、为了便于维修维护，不影响正常的使用，建议设置旁通。

8、流量计安装在室外使用时，建议加配防护罩，以免雨水浸入和烈日曝晒而影响流量计使用寿命。

9、流量计需可靠接地，但不得与强电系统地线共用。
