双法兰差压液位变送器的安装方法、特点和选型
来源：江苏腾泰仪表科技有限公司
浏览：-1249
发布日期：2021-06-30
双法兰差压液位变送器的安装方法、特点和选型
一、双法兰差压液位变送器的安装方式
双法兰差压液位变送器是数字式仪表，具有用户界面友好，精度高的特性。可经过本地按键， HART， PROFIBUS-PA 或FF 基金会现场总线通讯停止参数设定。
丰厚的功用使该压力变送器非常合适于工厂的需求。 虽然有大量的设定选项，但操作仍很简单。
双法兰差压液位计优点
• 质量好，寿命长
• 在极端化学和机械负载下坚持高牢靠性
• 适用于腐蚀和非腐蚀性气体、蒸汽和液体
• 丰厚的诊断和仿真功用
• 丈量元件与电子元件别离，不需求重新校准
• *小的分歧性误差
• 长期漂移小
• 接液部件采用高等级资料 ( 不锈钢，哈氏合金，黄金，蒙乃尔合金，钽 )
• 带 HART 通讯的 DS III 变送器量程为 1 mbar 至 700 bar
• 变送器公称丈量范围从 0 至 700 bar, DS III PA (PROFIBUS PA) 和FF ( 基金会现场总线 )
• 丈量精度高
• 经过控制键和 HART， PROFIBUS PA 或 FF 现场总线通讯停止参数设定
一、双法兰差压液位变送器的安装方式
双法兰差压液位变送器能够装置在任何高度和位置。但是用于真空场所时, 双法兰差压液位变送器的装置高度不能高于低压室法兰的程度线, 此时*好采用微波液位计来丈量液位*为适宜,本文在此不再讨论微波液位计丈量液位的装置方式和运用等。
在液位丈量中, 双法兰差压液位变送器通常用于密闭容器, 能够消弭密闭容器中气体压力变化的影响。当用于启齿容器时, 则高压侧法兰与容器低端法兰衔接, 而低压室法兰应置于大气中, 但能够有置放位置的变化。
二、双法兰差压液位变送器装置在启齿容器上
1、双法兰差压液位变送器装置在启齿容器低端法兰程度线上, 且上下压室法兰与容器低端法兰在一条程度线上。高压室法兰与容器低端法兰相衔接, 并且高压室法兰、低压室法兰与容器低端法兰在一条程度线上。
2、双法兰差压液位变送器装置在启齿容器低端法兰程度线以上, 且低压室法兰与容器低端法兰在一条程度线上。 高压室法兰与容器低端法兰相衔接, 并且高压室法兰、低压室法兰与容器低端法兰在一条程度线上。但是双法兰差压液位变送器装置在启齿容器低端法兰程度线以上。则变送器量程, 零点迁移量, *低丈量液位时作用于变送器上等效静压差, *高丈量液位时, 作用于变送器上等效静压差, 变送器检验范围 相同。对应于变送器的输出为4～20mA。
3、双法兰差压液位变送器装置在启齿容器低端法兰程度线以上, 且低压室法兰与容器低端法兰不在一条程度线上, 双法兰差压液位变送器装置在启齿容器低端法兰程度线以上, 高压室法兰与容器低端法兰相衔接, 低压室法兰与容器低端法兰不在一条程度线上。

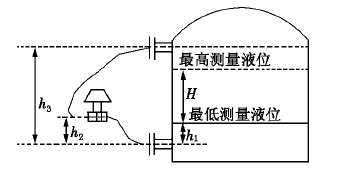

三、双法兰差压液位变送器装置在密闭容器上装置
1、双法兰差压液位变送器装置在密闭容器低端法兰程度线上, 且上下压室法兰与容器上下端法兰相衔接, 并且变送器与容器低压法兰在一条程度线上。
2、双法兰差压液位变送器装置在密闭容器低端法兰程度线以下, 且上下压室法兰与容器上下端法兰相衔接, 并且变送器装置在密闭容器低端法兰程度线以下。则变送器量程, 零点迁移量, *低丈量液位时作用于变送器上等效静压差, *高丈量液位时作用于变送器上等效静压差, 变送器检验范围相同。
3、双法兰差压变送器上下压室法兰与容器上下端法兰相衔接, 并且变送器装置在密闭容器上下端法兰程度线之间。
4、双法兰差压变送器装置在密闭容器高端法兰程度线以上, 且上下压室法兰与容器上下端法兰相衔接。
双法兰差压液位计选型方式
|
TT-3851LT |
双法兰差压液位计 |
||||||
|
|
代码 |
量程范围KPa |
|||||
|
3 |
0-01.3～7.50 |
||||||
|
4 |
0-06.2～37.40 |
||||||
|
5 |
0-031.1～186.80 |
||||||
|
6 |
0-0117～6900 |
||||||
|
7 |
0-0345～20680 |
||||||
|
8 |
0-0117～690 |
||||||
|
|
代码 |
输出 |
|||||
|
E |
4-20mADC |
||||||
|
S |
智能式 |
||||||
|
|
代号 |
法兰材料 |
法兰材料 |
||||
|
22 |
316SST |
316SST |
|||||
|
|
代号 |
附加功能 |
|||||
|
S1 |
一个远传装置 |
|
|||||
|
S2 |
二个远传装置 |
|
|||||
|
|
代码 |
选项 |
|||||
|
M1 |
0-****线性指示表 |
||||||
|
M2 |
LED显示表 |
||||||
|
M3 |
LCD显示表 |
||||||
|
B1 |
管装弯支架 |
||||||
|
B2 |
板装弯支架 |
||||||
|
B3 |
管装平支架 |
||||||
|
d |
隔爆型dⅡBT4 |
||||||
|
i |
本安型iaⅡCT6 |
||||||
双法兰远传隔阂差压变送器是数字式仪表，具有用户界面友好，精度高的特性。可经过本地按键， HART， PROFIBUS-PA 或FF 基金会现场总线通讯停止参数设定。
丰厚的功用使该压力变送器非常合适于工厂的需求。 虽然有大量的设定选项，但操作仍很简单。
一、双法兰差压液位计优点
• 质量好，寿命长
• 在极端化学和机械负载下坚持高牢靠性
• 适用于腐蚀和非腐蚀性气体、蒸汽和液体
• 丰厚的诊断和仿真功用
• 丈量元件与电子元件别离，不需求重新校准
• *小的分歧性误差
• 长期漂移小
• 接液部件采用高等级资料 ( 不锈钢，哈氏合金，黄金，蒙乃尔合金，钽 )
• 带 HART 通讯的 DS III 变送器量程为 1 mbar 至 700 bar
• 变送器公称丈量范围从 0 至 700 bar, DS III PA (PROFIBUS PA) 和FF ( 基金会现场总线 )
• 丈量精度高
• 经过控制键和 HART， PROFIBUS PA 或 FF 现场总线通讯停止参数设定
