静压投入式液位变送器的技术参数、安装指导及
来源：江苏腾泰仪表科技有限公司
浏览：-716
发布日期：2021-07-07
目前石油、化工、电厂、城市供水、水文勘探等领域都需要液位测量与控制，投入式液位变送器的使用也就越来越**，投入式液位变送器具有精度好、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。
TT-JY500静压投入式液位计的说明
TT-JY500系列投入式静压液位变送器是基于所测液体静压与该液体的高度成比例的原理，采用国外的隔离型扩散硅敏感元件的压阻效应，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA）。
TT-JY500系列投入式静压液位变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。液位计的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便
TT-JY500静压投入式液位计的技术特性
精确度：0.2%、0.5%、1.0级 (现场表头指示精确度2.5%FS)
测量范围：0～2，5，10，20，50，170m
供电电源：24VDC
输出电流4～20mADC(二线制)
负载电阻：0～620Ω
液位过载：2倍
使用温度：－25～＋80℃
保管温度：－40～＋125℃
被测介质：A、可与316和1Cr18Ni9Ti不锈钢及橡胶共存的液体
B、使用衬四氟或四氟材料，可测各类酸碱腐蚀性液体
螺纹接口：M14*1.5、长15mm
外型尺寸：直径Ф28mm、长170mm
防护等级：IP68
防爆标志：ExiaII CT4-6
静压投入式液位变送器的安装指导

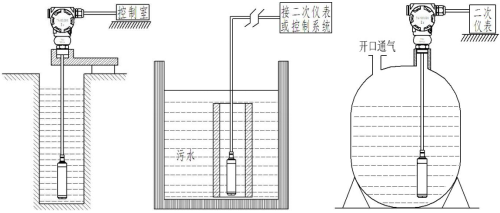

一、投入式液位变送器在静水中安装（深井、水池、液灌等）
1、在开口的容器中测量静止流体液位时，把投入式液位变送器垂直投入到容器的底部，在容器的开口处将连接变送器的电缆线和接线盒固定。
2、当介质粘稠度较大是（如污水池）可以加装套管或者支架，保证变送器可以投入带容器的底部。
3、露天安装时，应尽量把变送器接线盒置于通风干燥处，避免强光直接照射和雨淋，造成壳体温度过高或进水，从而损坏变送器内部电路板。
二、投入式液位变送器在动水中安装（江河、河流、湖泊等）
1、在流动的水中测量水位时，介质波动较大的情况下，可以在水道中插入一根钢管或者PVC管，内径在5cm左右，在侵入水中的管子位于水流方向的反向不同高度开若干个Φ5左右的小孔，使水进入管中，在管的出口处将电缆线和接线盒固定。
2、在水道介质波动和泥沙较大时，还可以通过加装阻尼装置的方法过滤泥沙和消除动态压力和波浪的不利影响，保证测量准确度。
3、产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对液位变送器损坏的概率。
TT-JY500静压投入式液位计型号规格：
|
型谱 |
说明 |
||||||||||
|
TT-JY500 |
|
投入式液位变送器 |
|||||||||
|
类质 |
1 |
|
缆式 |
||||||||
|
2 |
|
杆式（传感器装在底部，直接 |
|||||||||
|
3 |
|
防腐式 |
|||||||||
|
4 |
|
导压杆式（传感器装在上部， 不直接接触介质） |
|||||||||
|
过程连接形式 |
T |
|
支架安装 |
||||||||
|
N |
|
法兰安装DN40PN1. 0 |
|||||||||
|
Y |
|
特别约定 |
|||||||||
|
传感器连接材料 |
1 |
|
304 |
杆式 |
|||||||
|
2 |
|
316 |
|||||||||
|
3 |
|
316L |
|||||||||
|
4 |
|
丁晴橡胶与 聚氯乙烯复 合物 |
缆式 |
||||||||
|
5 |
|
聚四氟乙 烯，（聚丙 |
|||||||||
|
防爆方式 |
0 |
|
不防爆 |
||||||||
|
E |
|
本安防爆Exia II CT6 |
|||||||||
|
显示方式 |
0 |
|
不带现场批示 |
||||||||
|
Z |
|
带电流表指示（0-****刻度） |
|||||||||
|
X |
|
带液晶数字显示 |
|||||||||
|
配重情况 |
0 |
|
无需配重 |
||||||||
|
W |
|
需要配重 |
|||||||||
|
|
-□ |
|
安装高度（mm) |
||||||||
|
|
-□ |
|
测量高度（誦） |
||||||||
|
|
-□ |
被测介质密度（g/cm3) |
|||||||||
